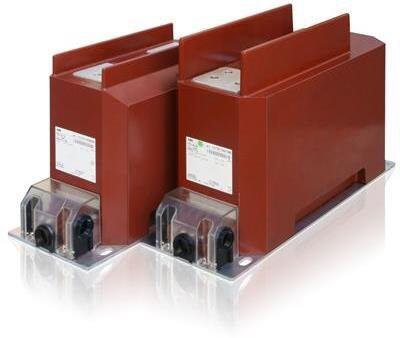

Трансформаторы TPU 6, производства ABB, отлиты в эпоксидной смоле и сконструированы для изолированного напряжение до 25 кВ. Версия 24 кВ имеет такие же размеры, как и версия 25 кВ
Для некоторых распределительных коробок требуются трансформаторы с увеличенным дрейфующим расстоянием. В таком случае можно заказать трансформаторы с «изолирующими первогодками сверху».
Существуют одновитковые и многовитковые конструкции трансформаторов TPU6 с одним коэффициентом трансформации или с двойным коэффициентом, имеющим возможность переключения на первичную или вторичную сторону.
Количество вторичных обмоток (от 1 до 6 - максимум 12 вторичных терминалов - 2 ряда) зависит от комбинации технических параметров (таких как класс точности, нагрузка, ток короткого замыкания, коэффициент сверхтока ...) и габаритных размеров трансформатора.
Трансформаторы TPU 6, производства ABB, отлиты в эпоксидной смоле и сконструированы для изолированного напряжение до 25 кВ. Версия 24 кВ имеет такие же размеры, как и версия 25 кВ
Для некоторых распределительных коробок требуются трансформаторы с увеличенным дрейфующим расстоянием. В таком случае можно заказать трансформаторы с «изолирующими первогодками сверху».
Существуют одновитковые и многовитковые конструкции трансформаторов TPU6 с одним коэффициентом трансформации или с двойным коэффициентом, имеющим возможность переключения на первичную или вторичную сторону.
Количество вторичных обмоток (от 1 до 6 - максимум 12 вторичных терминалов - 2 ряда) зависит от комбинации технических параметров (таких как класс точности, нагрузка, ток короткого замыкания, коэффициент сверхтока ...) и габаритных размеров трансформатора.
| Производитель | АВВ |
| Тип изделия | Трансформатор тока |
|
Максимальное рабочее напряжение |
от 24 до 25 |
|
Напряжение при испытании частотой, 1 мин. |
от 50 до 55 |
|
Напряжение при испытании импульсом |
до 125 |
|
Номинальный первичный ток |
10 - 3200 |
|
Номинальный ток термической стойкости |
от 2 до 100...1сек |
|
Нагрузка, класс |
5-30 / 0.2-5 / 5P; 10P |
Сертификат ТР ТС ЕАС о соответствии стандартам качества.
