Способы снижения пусковых токов асинхронных двигателей

При прямом пуске асинхронного двигателя от сети пусковой ток превышает номинальный в 5–8 раз. Для двигателя мощностью 100 кВт это означает кратковременный бросок в 500–800 А. Последствия предсказуемы: просадка напряжения в сети, срабатывание защит, перегрев обмоток, механические удары по приводу и ускоренный износ оборудования.

Инженеры решают эту задачу уже более 100 лет, и за это время сложился целый арсенал методов — от простых переключателей до интеллектуальной силовой электроники.

1. Переключение «звезда — треугольник» (Y/Δ)

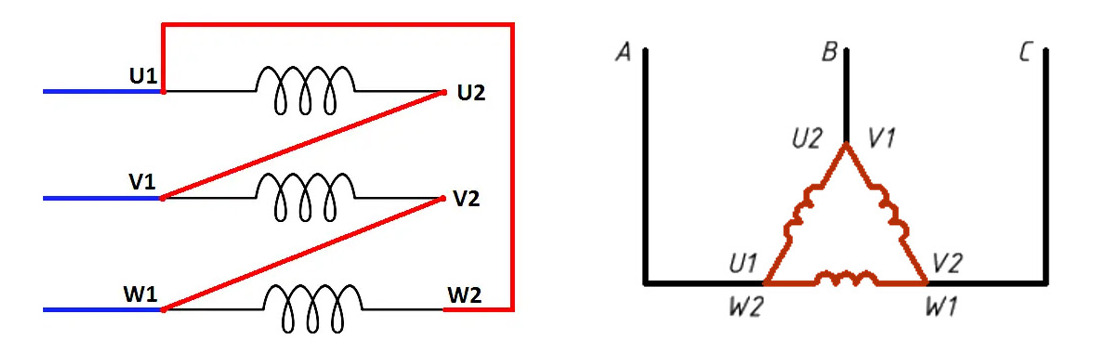

Принцип. Обмотки статора при пуске соединяются звездой, а после разгона — переключаются в треугольник.

При соединении звездой напряжение на каждой обмотке снижается в √3 ≈ 1,73 раза, поэтому:

• пусковой ток уменьшается в 3 раза
• пусковой момент тоже падает в 3 раза

Где применяется: двигатели с лёгким пуском (вентиляторы, насосы без давления в начале пуска), где нагрузка на валу мала при старте.

Недостатки:

• при переключении Y→Δ возникает второй бросок тока (часто сопоставимый с прямым пуском)
• не подходит для механизмов с тяжёлым пуском

2. Автотрансформаторный пуск

Принцип. В цепь статора на время пуска включается автотрансформатор, который понижает напряжение до 50–80% номинального. После разгона автотрансформатор отключается, двигатель подключается напрямую.

Если коэффициент трансформации равен k (например, 0,65), то:

• ток из сети снижается в k² раз (в ~2,4 раза при k=0,65)
• момент тоже снижается в k² раз

Преимущества перед Y/Δ: можно выбирать несколько отводов (65%, 75%, 85%) под конкретный механизм, переходный бросок при переключении меньше.

Недостатки: громоздкое и дорогое оборудование, ступенчатое регулирование.

3. Включение резисторов или реакторов в цепь статора

Принцип. В каждую фазу последовательно включается активное сопротивление (реостат) или реактивное (дроссель). По мере разгона ступени выводятся из цепи.

• Резисторы рассеивают лишнюю энергию в виде тепла — неэкономично, но просто.
• Реакторы не греются так сильно, но создают реактивное падение напряжения.

Применение: устаревший метод, сегодня используется редко — в основном на старых промышленных установках с невозможностью модернизации.

4. Плавный пуск (Soft Starter)

Это уже силовая электроника. Устройство плавного пуска (УПП) управляет тиристорными парами в каждой фазе, плавно увеличивая угол открытия и тем самым постепенно поднимая напряжение от нуля (или заданного минимума) до номинала.

Ключевые параметры настройки:

• начальное напряжение пуска (обычно 30–50% Uн)
• время разгона (5–30 с и более)
• ограничение тока (задаётся в процентах от Iн)

Преимущества:

• ток ограничивается на уровне 2–4 × Iн (вместо 6–8 при прямом пуске)
• плавное нарастание момента — меньше механических ударов
• функция плавной остановки (soft stop) — актуально для насосов: исключает гидравлический удар

Недостатки:

• при напряжении ниже ~70% Uн момент резко падает — для тяжёлого пуска нужно выбирать УПП с функцией «boost» (кратковременный начальный импульс)
• тиристоры генерируют гармоники в сеть

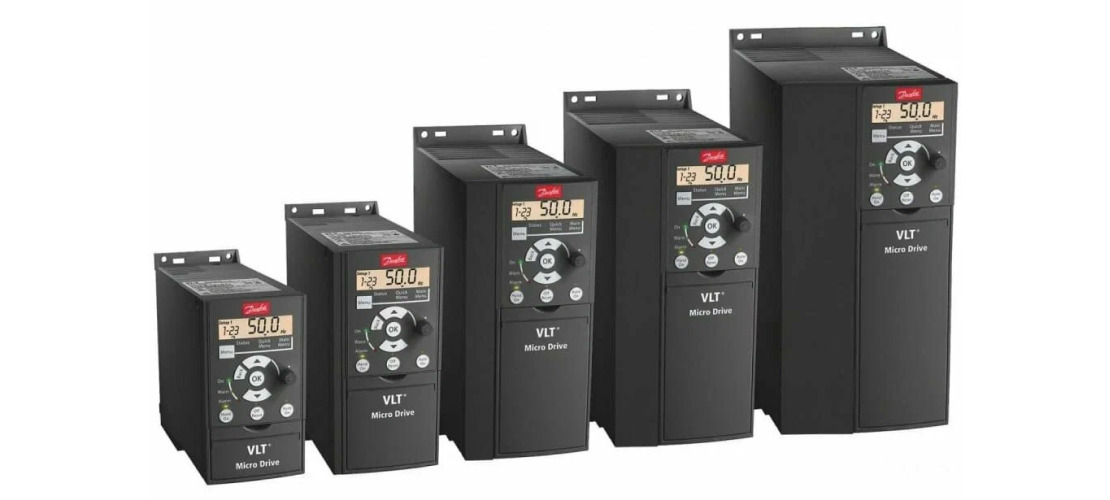

5. Частотный преобразователь (Variable Frequency Drive, VFD)

Самый технологичный и универсальный способ. Преобразователь частоты выпрямляет сетевое напряжение, а затем инвертор формирует трёхфазное напряжение произвольной частоты и амплитуды.

Принцип управления током при пуске:

Двигатель разгоняется от 0 Гц до 50 Гц по заданной рампе. При этом поддерживается постоянное отношение U/f, что обеспечивает номинальный магнитный поток при любой частоте. Пусковой ток из сети при этом не превышает 100–150% номинального.

Дополнительные возможности:

• точное регулирование скорости в рабочем режиме → экономия энергии на насосах и вентиляторах до 50%
• защита двигателя по токам, температуре, перегрузке
• рекуперация энергии торможения (в моделях с активным выпрямителем)
• векторное управление — управление моментом, а не просто скоростью

Недостатки:

• высокая стоимость (в 3–10 раз дороже УПП той же мощности)
• гармоники тока (решается LC-фильтрами или активными выпрямителями)
• требует качественного кабеля двигатель–преобразователь (dU/dt фильтры при длине >50 м)

6. Пуск переключением числа пар полюсов

Применяется для многоскоростных двигателей. Двигатель стартует на большем числе пар полюсов (меньшая синхронная скорость), затем переключается на рабочую скорость. Снижение пускового тока — следствие уменьшенного напряжения в пересчёте на один виток.

Метод нишевый, используется в металлорежущих станках, подъёмниках.

7. Пуск двигателей с фазным ротором (реостатный пуск)

Для двигателей с контактными кольцами (фазным ротором) в цепь ротора включается пусковой реостат. Добавочное сопротивление в цепи ротора:

• ограничивает пусковой ток
• увеличивает пусковой момент (до максимального при правильно подобранном R)

Это единственный метод, который одновременно снижает ток и увеличивает момент — уникальное преимущество. Применяется на кранах, экскаваторах, шаровых мельницах.

Итог

Проблема пусковых токов решена инженерами давно и хорошо. Сегодня для большинства новых установок оптимальный выбор — частотный преобразователь: он не только устраняет пусковые токи, но и даёт экономию энергии, защиту двигателя и гибкость управления. Там, где частотник экономически не оправдан, отличным компромиссом остаётся устройство плавного пуска. Классические методы (Y/Δ, автотрансформатор) живут в уже построенных установках — и это совершенно нормально, если они справляются со своей задачей.
