Схемы подключения УЗО в однофазной сети

Схема подключения УЗО к однофазной сети является неотъемлемой частью системы электробезопасности. УЗО используется для защиты от поражения электрическим током и предотвращения возгорания в случае отключения электроэнергии. Правильное подключение обеспечивает надежную и безопасную работу электроустановок.

В чем разница между дифавтомат, АВ и УЗО

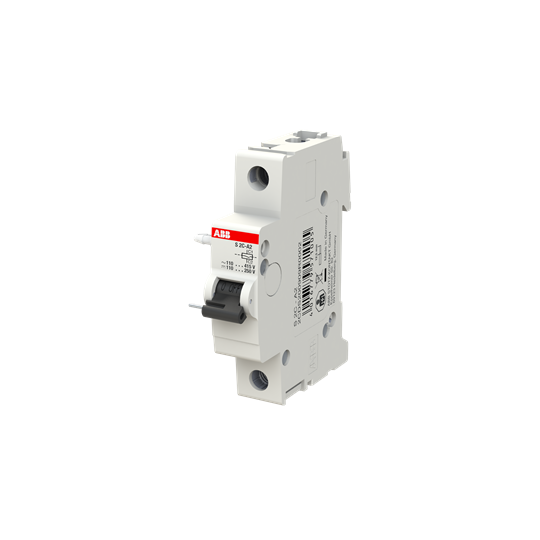

АВ (автоматический выключатель), УЗО (устройство защитного отключения) и дифавтомат (дифференциальный автомат) - это три различных устройства, которые используют ради обеспечения безопасности электрооборудования. Вот их отличия:

УЗО:

• Для защиты от утечек электроэнергии и предотвращения поражения электрическим током.
• Основная функция заключается в контроле разности токов между фазным и нулевым проводами. В случае сбоя питания (например, из-за прикосновения или повреждения изоляции кабеля) устройство немедленно отключит питание, чтобы избежать опасной ситуации.
• Не предназначен для защиты от перегрузки или короткого замыкания. Его основная цель - обеспечить безопасность в случае утечки электроэнергии.

АВ:

• Предназначен для защиты от перегрузки и КЗ (короткого замыкания).
• Основная функция заключается в управлении и автоматическом отключении источника питания в случае превышения допустимого тока или КЗ в электроустановке.
• Зачастую имеет настройку мощности, которая позволяет регулировать предельный ток для работы. Если это значение будет превышено, АВ отключит питание.

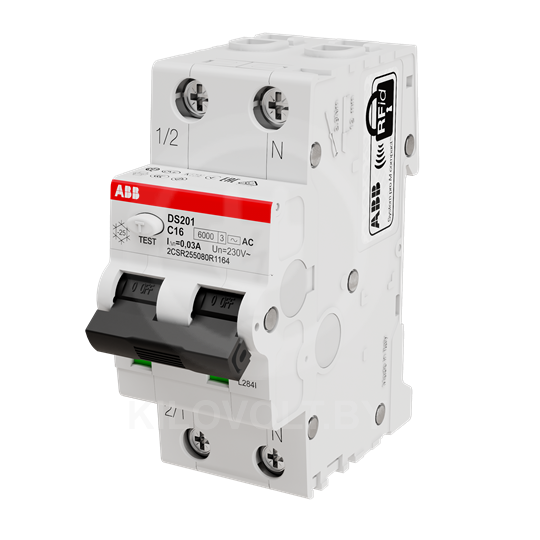

Дифавтомат:

• Объединяет функции АВ и УЗО в одном устройстве.
• Обеспечивает защиту от перегрузки, утечки тока и КЗ.
• В дифавтомат установлен дифференциальный модуль, он контролирует разность токов между фазным и нулевым проводами. При обнаружении утечки тока или превышении допустимого тока, автоматически отключится питание.

Где устанавливается УЗО?

Рекомендуется в критических зонах электроустановок, таких как кухни, ванные комнаты и местах, где существует повышенный риск утечки электроэнергии. УЗО является крайне важным элементом безопасности, и его необходимо регулярно проверять и обслуживать, чтобы гарантировать его надежную работу.

Схемы подключения УЗО в однофазной сети

1. Первая схема представляет собой обычное УЗО соединение для однофазной сети без заземления.

В этой схеме устанавливаем УЗО между вводным двухполюсным автоматическим выключателем (автоматом) и однополюсными АВ. Это защищает все отходящие линии от возможных утечек тока. Однако в случае возникновения чрезвычайной ситуации трудно определить, на какой линии произошло короткое замыкание.

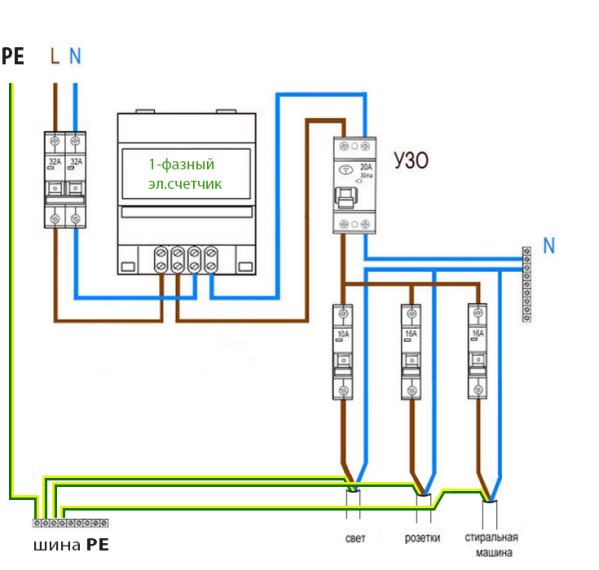

2. Вторая схема представляет собой обычное УЗО соединение для однофазной сети вместе со счетчиком и заземлением.

В этой схеме УЗО подключено к заземлению и электрическому счетчику. Важно отметить, что современные защитные устройства позволяют подключать провода сверху или снизу, но вам необходимо внимательно ознакомиться с техническими характеристиками устройства.

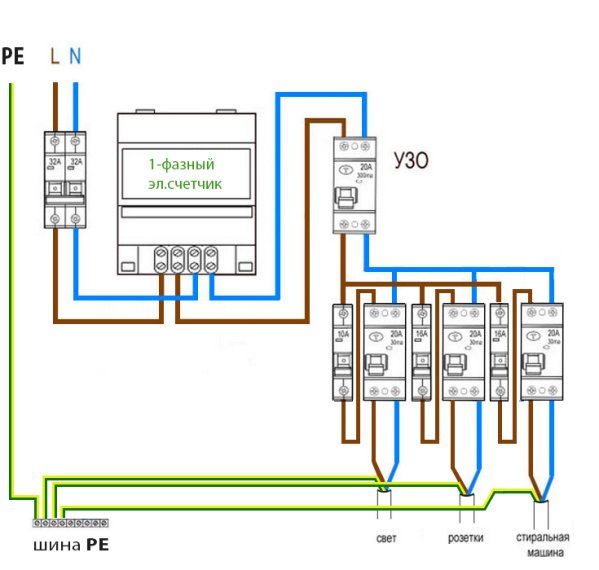

3. Третья схема представляет собой обычный УЗО для однофазной сети в сочетании с устройствами групповой защиты.

В этой схеме общее УЗО объединено с групповыми УЗО, что обеспечивает дополнительную защиту. Желательно подбирать устройства таким образом, чтобы они не работали одновременно, и обеспечивать выборочность в подборе.

Выводы

При схеме номер 1 отсутствует заземление, что может быть недостатком. Схема номер 2 с заземлением и счетчиком является безопасной и современной. Схема номер 3 обеспечивает высокий уровень защиты, но может требовать больше места и бюджетных затрат.

Каждая из этих схем имеет свои плюсы и минусы, и выбор конкретной схемы зависит от требований и особенностей конкретной электроустановки.
